GZQ干法重介分選機

神州集團干法選煤工程技術研究中心與中國礦業大學合作研制的干法重介淺槽分選機，利用空氣動力學將一定密度的穩態氣固兩相流化床作為分選介質，依據浮沉原理在重力場中對煤炭進行分選，小于介質密度的輕產物會(huì )浮在上方并隨流動的介質流過溢流堰，成為精煤產品；大于介質密度的物料會(huì )沉到分選槽的下部，由低速度的鏈刮板運出至矸石出口。物料在淺槽分選機中的分選速度快，分選過程平穩，可有效減少塊煤的破損率，并且氣固兩相介質密度調整區間寬，可在 1.3—2.2g/cm3 之間任意調整，這就大大提高了適用范圍，既可以產出精煤又可以實現高密度分選，GZQ 干法重介淺槽分選機介質消耗低于 0.4kg/t，適合 100-6mm 粒級煤炭分選（水分低時分選下限可降至 3mm）。

干法重介淺槽分選機適用于煉焦煤、化工用煤、動力煤精選等，實現了低密度分選和高密度排矸以及其它礦物分選。

技術特點

分選原理 : 細粒固體加重質在經均勻布風后的上升氣流的作用下，形成具有似流體特性的氣一固兩相流，入選物料在氣一固兩相流床層中按照床層密度分層，小干床層密度的物料上浮，大于床層密度的物料下沉，分層后的輕重產物分別通過撥煤輪和刮板輸送機構排出。

        關鍵創(chuàng )新

        ● 開發了裝配式耐磨抗堵布風技術，布風裝置拆裝更換耗時縮短了 90%。

        ● 發明了加重質內循環技術，分選機外介質循環量減少 80% 以上，大幅度降低設備運行的功耗成本，提高了床層穩定性。

        ● 開發了寬粒級二元加重質級配技術，加重質主導粒級拓寬 25 倍，有效降低了加重質制備成本。

        ● 提出了獨立雙驅動排料方式，根據原煤性質和產品的量單獨調節排料速度，單位面積處理能力增大 70%。

        ● 設計了干法重介質流化床密度穩態調控方案，基于原煤性質前饋 - 產品質量反饋 - 自主決策調控閉環匹配，實現分選密度精準調控。

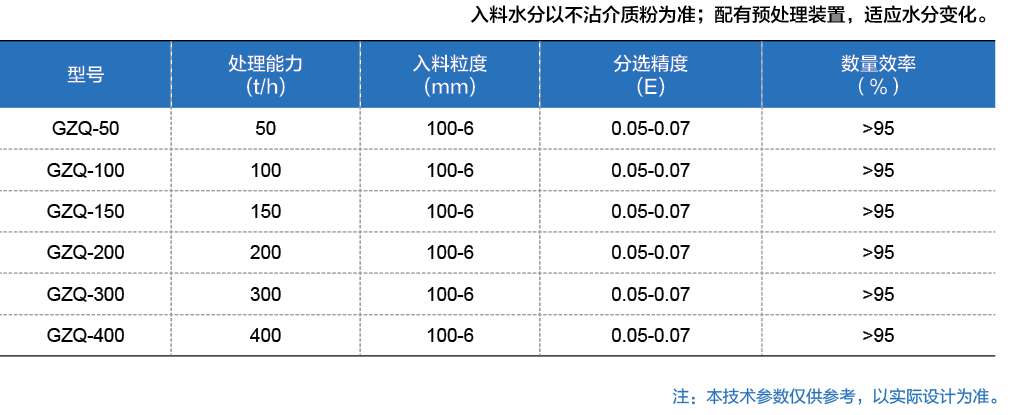

技術參數表

技術指標

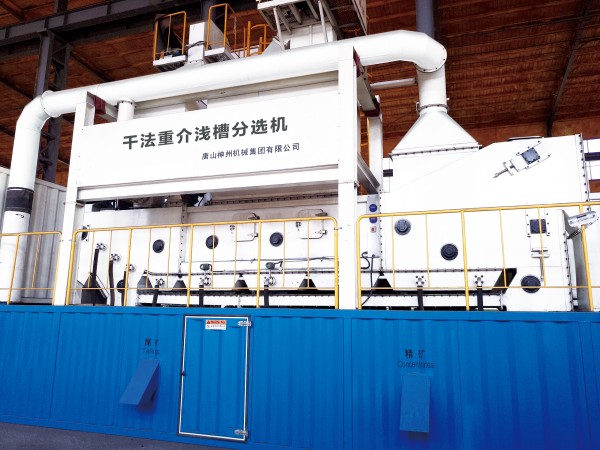

干法重介質分選機現場應用

為得到低灰精煤，神華新疆能源有限公司建立了模塊式干法重介質流化床選煤廠，對神華天電礦業有限公司 ( 即寬溝礦 )50~10mm 原煤進行分選加工，入選原煤處理量為 50t/h，得到灰分低于 3.5% 的超低灰煤，解決了神新能源公司活性炭分公司的用煤需求。模塊式干法重介質流化床選煤系統的主要技術指標達到國際領先水平，為西部干旱缺水地區及易泥化煤炭的分選提質提供了一條有效途徑。

榮譽與評價

        ★ 2016 年教育部科技進步一等獎

        ★ 2016 年中國煤炭工業科學技術一等獎

        ★ 2011 年教育部自然科學一等獎

        ★ 入選自然資源部礦產資源節約和綜合利用先進適用技術目錄

        ★ 中國煤炭工業協會(huì )鑒定意見 :“研制了新一代干法重介質流化床分選機，開發了模塊化干法重介質流化床選煤技術。建成了世界上首座模塊式干法重介質流化床選煤廠。該項技術水平居國際領先，是世界選煤技術的重大突破。”
